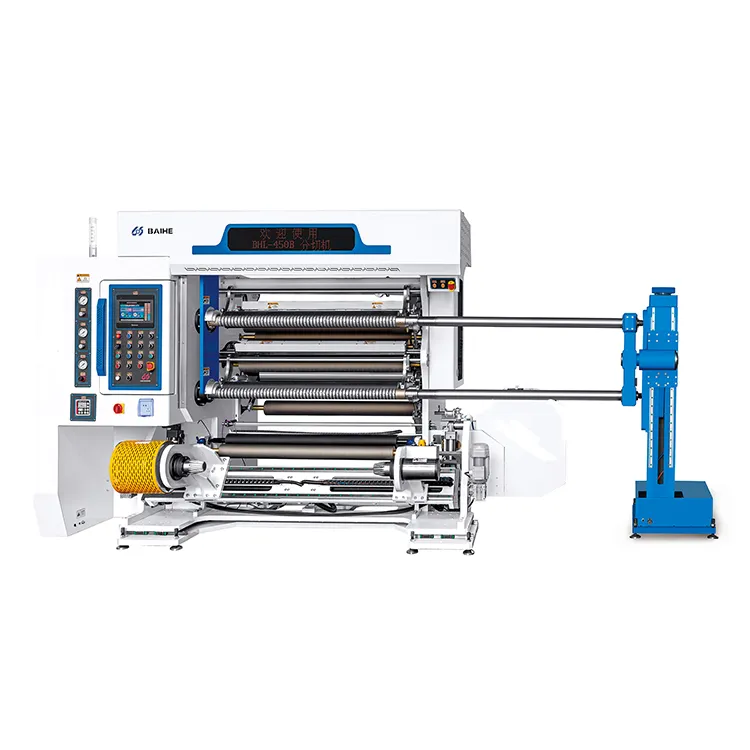

Mesin Pemotong Kecepatan Tinggi Otomatis







BHL-450Mesin penggorok kecepatan tinggi otomatis B berlaku untuk celah BOPP, PET, film komposit, dan material penggulung lainnya.





Barang Parameter	Indeks Parameter
Kisaran Ketebalan Bahan	0.012--0.15mm
Kecepatan Mekanik	600m/menit
Lebar Valid Peralatan	1300 milimeter
Diameter Pelepasan	φ800mm (maks)
Diameter Pemutaran Ulang	φ450mm (maks)
Diameter Tabung Kertas yang Tidak Berliku	3 inci (Φ76mm)/6 inci (Φ152mm)
Memutar Ulang Diameter Tabung Kertas	3 inci (Φ76mm)
Metode Menggorok	Pisau datar
Lebar menggorok	25-1300mm
Rentang Ketegangan	0--300N
Akurasi Panduan	Kurang dari atau sama dengan ±0.3mm
Memutar Ulang Akurasi	Kurang dari atau sama dengan ±0.1mm
Ukur Akurasi Panjang	Kurang dari atau sama dengan ±3/1000m
Kekuatan Total	≈21Kw
Tegangan Catu Daya	AC 380V, Tiga fase, 50Hz
Tekanan udara	0.7Mpa
Dimensi Peralatan	4700(P)*2000(L)*2450(L)mm





1. Bagian Pelepasan

• Metode Pelepasan: Lebar pelepasan disesuaikan dengan peredam kecepatan dengan sekrup, yang dapat mewujudkan rangka pelepas kiri dan kanan untuk bergerak secara individual, dan juga dapat membuat rangka material bergerak secara serempak. Mengadopsi mekanisme ayunan hidrolik naik dan turun untuk mewujudkan belitan otomatis untuk mengurangi intensitas tenaga kerja. Ketegangan pelepasan mengadopsi kontrol motor.





• Panduan web: Mengadopsi sistem panduan web CCD yang diimpor Jerman E+L, melacak tepi material atau garis cetak, dengan fungsi penyetelan listrik, memungkinkan mesin menyesuaikan posisi fotolistrik dengan cepat untuk mengurangi biaya dan meningkatkan efisiensi.





• Sesuaikan perangkat: Rol pemandu aluminium yang tidak berliku memiliki perangkat penyetel depan dan belakang, membuat material sejajar sepenuhnya dengan rol pemandu untuk memastikan keakuratan dan kualitas penggulungan ulang.





2. Bagian Traksi

• Penggerak traksi: Rol traksi digerakkan oleh satu set motor servo Sinkron, torsi transmisi sabuk sinkron roda gigi busur, dengan fitur kebisingan yang lebih rendah, torsi lebih besar, kehilangan daya lebih sedikit.
• Rol traksi: Rol traksi adalah rol baja yang dipoles cermin, melalui koreksi keseimbangan dinamis dan statis, fiturnya adalah pengoperasian yang stabil, tidak ada sumber getaran, cocok untuk material dengan jangkauan lebih luas dan aplikasi kecepatan tinggi.
• Rol tekan traksi: Rol tekan traksi adalah rol karet, setelah koreksi keseimbangan dinamis dan statis, kontrol pneumatik untuk naik dan turunnya roller tekan traksi, tekanan yang dapat disesuaikan.
• Mengukur panjang: mengadopsi encoder servomotor bawaan untuk mendeteksi panjang kerja, dengan presisi tinggi dan resolusi tinggi, panjang pengukuran akumulatif, dan penghentian otomatis ke nomor tersebut.



3. Unit Pemotongan

• Metode pemotongan: mengadopsi pemotongan pisau datar, pemotongan gantung atau pemotongan alur dapat dipilih sesuai dengan bahan yang berbeda.
• Rol alur: Rol alur setelah perawatan anodik untuk meningkatkan kekakuan dan kualitas, spesifikasinya adalah lebar alur 2mm dan batang alur 1mm agar sesuai untuk lebih banyak jenis film plastik.
• Jumlah tempat pisau: 10 PCS tempat pisau, mudah diganti.



4. Pemangkasan Tepi

• Perawatan material tepi: Perangkat penghisap dilengkapi dengan tabung pemandu agar berhasil menyedot material tepi. Pintu keluar material tepi terletak di sisi kanan mesin. (Arah keluar material tepi dapat disesuaikan).
• Perangkat penggulung tepi pemangkasan: Mengadopsi desain terintegrasi dengan host, yang tidak hanya menghemat ruang lantai tetapi juga meningkatkan koordinasi dan tampilan keseluruhan alat berat.



5. Memutar Ulang Perangkat

• Metode penggulungan ulang: penggulungan dan pengosongan tipe lengan samping, dilengkapi dengan poros gesekan bola tunggal pneumatik 3 inci-2pcs, melalui sistem Pneumatik menggerakkan pengaturan gesekan radial otomatis, penggulungan ulang offset diameter variabel menyebabkan perubahan tegangan, untuk mewujudkan kontrol lancip otomatis.
• Penggerak rewinding: poros rewinding atas dan bawah keduanya mengadopsi penggerak terpisah servomotor, torsi transmisi sabuk sinkron roda gigi busur, dengan fitur kebisingan yang lebih rendah, torsi lebih besar, kehilangan daya lebih sedikit.





• Penempatan tabung kertas: Memutar ulang posisi tabung kertas cahaya inframerah, memastikan posisi tabung kertas yang tepat, meminimalkan kehilangan film,perlengkapan standar 8 set.





• Rol tekanan balik: Rol sentuh yang diputar ulang dikontrol oleh silinder udara, rol kontak dikontrol oleh katup pengatur presisi, terbuat dari karet dan tekanan udara dapat diatur sesuai dengan persyaratan pemutaran ulang.
• Bongkar otomatis: mengadopsi silinder tanpa batang SMC Jepang sebagai sumber daya untuk mencapai fungsi pembongkaran otomatis satu tombol, untuk mengurangi intensitas tenaga kerja operator dan membuat operasi pembongkaran lebih sederhana dan manusiawi.





• Membalikkan bingkai pemakaian tipe





6. Listrik dan Pneumatik

• Kontrol: Host dikendalikan oleh Panasonic PLC, mengatur parameter operasi pada antarmuka dan memantau status kerja.





• Antarmuka: Seluruh mesin mengadopsi kontrol HMI ganda (mundur-10" & melepas-7")





• Komponen pneumatik: Pemilihan dan perancangan komponen pneumatik dipertimbangkan dengan baik, semua komponen listrik dan pneumatik adalah merek terkenal dalam dan luar negeri karena fungsi mesin memiliki banyak otomatisasi dan kontrol.
